Судовые кабели МРШМ



Описание

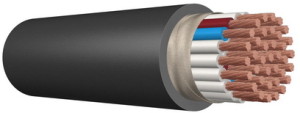

Кабель НРШМСудовой кабель МРШМ – это надежность при работе и невероятный срок службы, даже при самых неблагоприятных условиях! Данный вид кабелей может эксплуатироваться в любых микроклиматических районах, как в море, так и на суше, при условии отсутствия критически низких температур окружающей среды. Кабель МРШМ обеспечивает гибкий токопереход.

Основным преимуществом данного вида кабелей является наличие возможности подвергать кабель многократным закручиваниям, изгибам, а также акустическому шуму, синусоидальной вибрации и звуковому давлению, находящемуся в пределах допустимой нормы: до 170 дБ.

Судовому кабелю МРШМ не страшны механические удары, как однократного, так и многократного действия, имеющего пиковое ударное и линейное ускорение. Также, кабель не подвержен разрушительному воздействию повышенного атмосферного давления.

Судовой кабель МРШМ способен выдержать испытание солнечной радиацией в пределах 500 часов, устойчив к воздействию динамической пыли, морского тумана, инея и плесневых грибков.  Также, данный вид кабеля с легкостью может подвергаться не менее, чем 250 циклам перемотки на барабан, диаметр шейки которого составляет 12 диаметров кабеля. Данный вид работ может производиться при температуре окружающей среды до -50°С. Эти показатели являются одними  из лучших в данном классе судовых кабелей.

Судовой кабель МРШМ состоит из многопроволочных медных жил (класс 4 для сеч. 1,0 мм2; класс 5 для сеч. 1,5 и 2,5 мм2). Изоляция кабеля выполнена из невероятно надежной резины, произведенной на основе каучуков двух видов: натурального и бутадиенового.  Обмотка кабеля МРШМ выполнена из полиэтилентерефталатной плёнки, а внешняя его оболочка представляет собой резину, устойчивую к воздействию низких температур, которая, в свою очередь, изготовлена из двух видов каучука, не распространяющих горение: бутадиенового и изопренового.

Обладая всеми вышеперечисленными характеристиками, данный кабель способен нормально функционировать на протяжении 50.000 часов.

Купить судовой кабель МРШМ – обеспечить бесперебойную работу электросетей. Качество важно, мы это знаем!

Элементы конструкции кабеля МРШМ:

  1. Токопроводящая жила, скрученная из медных проволок:
    • для сечений 1,0 кв.мм - класс 4,
    • для сечений 1,5 кв.мм и 2,5 кв.мм - класс 5;
  2. Изоляция из резины на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цветовая - счётная пара;
  3. Обмотка из полиэтилентерефталатной плёнки;
  4. Оболочка из резины на основе изопренового и бутадиенового каучуков.

Область применения кабеля МРШМ:

Кабели предназначены для эксплуатации при переменном напряжении до 380 В частотой до 1200 Гц или постоянном напряжении 500 В.

Кабели предназначены для гибкого токоперехода и работы в диапазоне температур от минус 50°С до плюс 65°С с многократными изгибами и закручиваниями. Кабели изготавливаются для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Кабели устойчивы к воздействию синусоидальной вибрации в диапазоне частот до 5000 Гц и амплитудой ускорения до 400 м/с2, акустического шума в диапазоне частот до 10000 Гц и уровня звукового давления до 170 дБ, механического удара одиночного действия с пиковым ударным ускорением до 10000 м/с2, механического удара многократного действия с пиковым ударным ускорением до 1500 м/с2, линейного ускорения до 5000 м/с2, повышенного атмосферного давления 2,95х105 Па. Кабели стойки к воздействию солнечного излучения (суммарное время воздействия - 500 часов), инея, морского тумана, плесневых грибов и динамической пыли. Кабели выдерживают 250 циклов перемоток на барабан с диаметром шейки, равным 12 диаметрам кабеля, при температуре не менее минус 50°С.

Наработка кабелей - 50000 часов. Минимальный срок службы - 15 лет. Гарантийный срок службы - 15 лет.



 Количество циклов изгибов с закручиванием кабеля МРШМ, не менее [число циклов]

   на угол 1° на 1 см длины кабеля с сечением жил 1,0 кв.мм.

 1000

   на угол 1° на 1 см длины кабеля с сечением жил 1,5 кв.мм.

 1500

   на угол 2° на 1 см длины кабеля с сечением жил 2,5 кв.мм.

 3000

Характеристики

Характеристики кабеля МРШМ
Влажность воздуха при 35° C [%] 98
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2000
Многократные изгибы кабеля при угле изгиба ±90°, диаметр изгиба равен 8 диаметрам кабеля, не менее [число циклов] 1000
Монтаж при температуре, не ниже [°C] -20
Рабочее переменное напряжение частотой до 1200 Гц, [В] 380
Рабочее постоянное напряжение [В] 500
Радиус изгиба кабелей [наружных диаметров] 8
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +65
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил кабеля МРШМ, шт х кв.мм Наружный диаметр кабеля МРШМ мм Масса кабеля МРШМ кг/км
2х1,0 11,1 139
2х1,5 11,7 170
2х2,5 13,5 228
4х1,0 12,5 189
4х1,5 13,2 224
4х2,5 15,3 319
7х1,0 14,4 280
7х1,5 15,3 337
7х2,5 18 494
12х1,0 18,2 436
12х1,5 19,4 529
12х2,5 24,2 842
16х1,0 20 549
16х1,5 22,4 718
16х2,5 26,7 1072
19х1,0 21 676
19х1,5 23,5 824
24х1,0 25,3 835
24х1,5 27,1 1020
27х1,0 25,8 917
27х1,5 27,6 1120
33х1,0 27,6 1079
33х1,5 29,6 1329
37х1,0 28,6 1188
37х1,5 30,7 1467
