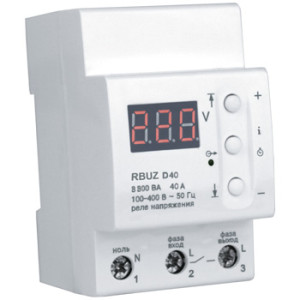

Реле напряжение RBUZ
Наша компания готова предложить Вам качественные реле напряжение RBUZ и другие материалы.
Инструкция по установке
паспорт
и эксплуатации
Назначение
нагрузка Перед началом монтажа и использования устройства, пожалуйста, ознакомьтесь до конца с данным документом. Это поможет избежать возможной опасности, ошибок и недоразумений.RBUZ D40 предназначен для защиты электрооборудования от отклонения напряжения сети (220 В) от заданных пределов. Качество напряжения сети должно соответствовать государственным стандартам и равняться 220 В с незначительными отклонениями. На это напря-
жение ориентируются производители бытовой техники при проектировании и изготовлении. Но реальное напряжение сети не всегда соответствует этим стандартам. Могут происходить перепады напряжения от 160 до 380 В, вызванные целым рядом факторов, среди которых можно выделить следующие:
— обрыв и попадание нулевого провода на одну из фаз в воздушных линиях (наиболее распространено в частном секторе, где преобладаютвоздушные линии электропередач);
— перекос фаз, вызванный перегрузкой одной из фаз каким-либо мощным потребителем;
— устаревшее оборудование подстанций, не соответствующее возросшей мощности потребителей.
Основной перечень защищаемого электрооборудования следующий: бытовые потребители тока такие, как холодильники, телевизоры, видео- и ауди-отехника, компьютеры, а также другое электро оборудование, чувствительное к отклонениям сетевого напряжения.
Установка Схема подключения
Схема 1. Упрощенная внутренняя схема и схема подключения напряжение питания (100–400 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается на клемму 2, а ноль (N) — на клемму 1.
Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплект не входит).
D40
~ 100–400 ВRBUZ D40 1 2 3 8 800 ВА нагрузка нулевой клеммник P ГОСТ Р 50030.5.1-2005 (за искл. п. М9)
При включении, устройство сразу начинает отображать значение напряжения сети. Если напряжение находится в допустимых пределах, включается нагрузка и начинает светиться зеленый светодиод. Если напряжение сети превышает верхний предел или ниже нижнего предела, тогда напряжение на нагрузку не подается.
Верхний предел(завод. настр. 242 В)
Для просмотра и изменения верхнего предела нажмите на кнопку «+». В этом состоянии кнопками «+» и «–» можно изменить верхний предел. Через 3 с после последнего нажатия кнопок, RBUZ вернется к индикации напряжения сети.
Нижний предел(завод. настр. 198 В)
Для просмотра и изменения нижнего предела нажмите на кнопку «–». В этом состоянии кнопками «+» и «–» можно изменить нижний предел. Через 3 с после последнего нажатия кнопок, RBUZ вернется к индикации напряжения сети.
Просмотр последнего
аварийного напряжения
Кратковременное нажатие средней кнопки позволяет просмотреть значение напряжения, в результате которого прибор отключил нагрузку. Значение хранится в энергонезависимой памяти.
Эксплуатация
Индикатор подачи напряжения на нагрузку кнопка верхнего предела и увеличения параметра кнопка нижнего предела и уменьшения параметра клеммы для присоединения проводов просмотр последнего аварийного отключения, время задержки включения нагрузки и корректировки показаний индикатора
Меры безопасности
Чтобы не получить травму и не повредить устройство, внимательно прочтите и выясните для себя эти инструкции. Подключение устройства должно производиться квалифицированным электриком. Перед началом монтажа (демонтажа) и подключения(отключения) устройства отключите напряжение питания, а также действуйте в соответствии с «Правилами устройства электроустановок». Включать, выключать и настраивать устройство необходимо сухими руками. Не включайте устройство в сеть в разобранном виде. Не допускать Попадания жидкости или влаги на устройство. Не подвергайте устройство воздействию экстремальных температур (выше +45 °С или ниже –5 °С) и повышенной влажности. Не подвергайте устройство чрезмерным механическим усилиям, ударам. Не чистите устройство с использованием химикатов таких, как бензол и растворители. Не храните устройство и не используйте устройство в пыльных местах. Не пытайтесь самостоятельно разбирать и ремонтировать устройство. Не превышайте предельные значения тока и мощности. Для защиты от перенапряжений, вызванных разрядами молний, используйте грозозащитные разрядники. Оберегайте детей от игр с работающим устройством, это опасно.
Возможные неполадки, причины и путиих устранения
При включении ни индикатор, ни светодиодне светятся.
Возможная причина: отсутствует напряжение итания.
Необходимо: убедиться в наличии напряжения питания.
После включения на индикаторе нормальный уровень напряжения, а нагрузка не включается.
Необходимо: проверить время задержки, в других случаях обращайтесь в Сервисный центр. Не сжигайте и не выбрасывайте прибор вместе с бытовыми отходами. Использованное устройство подлежит утилизации в соответствии с действующим законодательством. Транспортировка товара осуществляется в упаковке, обеспечивающей сохранность изделия. Устройство перевозится любым видом транспортных средств (железнодорожным, морским, авто-, авиатранспортом). Дата изготовления указана на обратной стороне устройства. Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1–3
Телефон: +38 (044) 485-15-01
e-mail: support@zubr.ua www.zubr.ua
Импортер в России по Северо-Западному ФО: ООО "Открытый Кабельный Портал"
Адрес: г. Санкт-Петербург, пр. Девятого Января 3 офис 312
Телефон: +7 (812) 309-85-60
e-mail: info@cable-operator.ru Web: cable-operator.ru
Технические данные защита от перенапряжения для профессионалов
2 3 4
21
RBUZ D40
УЗО
АВ
40 А
1 2 3
~ 100–400 В
40 А
8 800 ВА
